Válvula de controle

A válvula de controle é um componente essencial em sistemas de controle de processos em diversas indústrias, desde o petróleo e gás até a produção de alimentos.

Ela é usada para regular a vazão, a pressão e outras variáveis em um processo industrial, permitindo um controle preciso e eficiente.

Uma válvula de controle pode ser aberta ou fechada para permitir ou interromper o fluxo de um líquido, gás ou vapor, ou ainda pode ser parcialmente aberta para ajustar a quantidade de fluxo.

Para que você tenha uma visão geral sobre a válvula de controle, sua funcionalidade, tipos, aplicações e desafios de manutenção e operação, fique com a gente neste artigo.

O que é uma válvula de controle?

A válvula de controle é um dispositivo amplamente utilizado para monitorar a vazão, pressão, temperatura e nível de fluidos em tubulações.

Esse componente é altamente recomendado em locais com condições adversas, como ambientes corrosivos, ácidos, abrasivos ou perigosos, sendo bastante empregado em diversas indústrias, incluindo química, agricultura, biocombustíveis, construção, mineração, farmacêutica e outros setores.

A instalação da válvula de controle é especialmente crítica em indústrias químicas, onde os materiais transportados exigem precauções rigorosas.

No entanto, é fundamental garantir que esses dispositivos atendam às normas internacionais, como a ASME B16.34, para assegurar a segurança das pessoas e evitar vazamentos.

As válvulas de controle são controladas por diferentes meios, como eletrônica, hidráulica, pneumática ou manual, proporcionando flexibilidade na operacional.

Como é o funcionamento da válvula de controle?

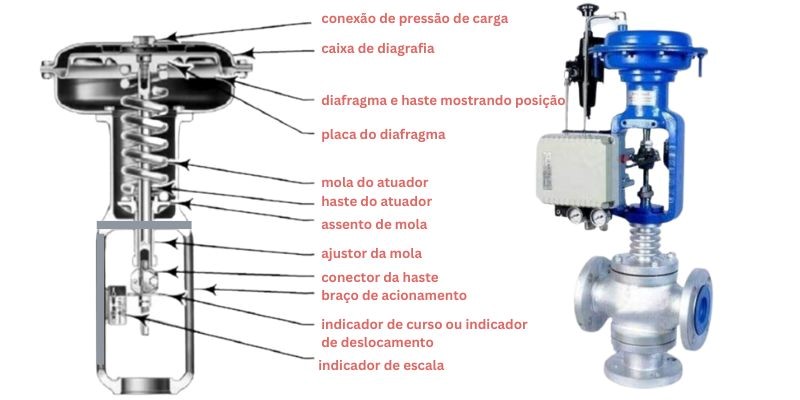

Uma válvula de controle funciona basicamente como um dispositivo que regula a vazão de um fluido em um processo industrial. Ela é composta por:

• Um corpo principal que contém um orifício ou passagem.
• Um atuador que controla a posição da válvula.
• Um conjunto de componentes que convertem o movimento do atuador em movimento da válvula.

Quando o atuador é acionado, a posição da válvula é alterada, permitindo que o fluido passe pelo orifício da válvula em maior ou menor quantidade, dependendo da necessidade do processo.

Existem diferentes tipos de válvulas de controle, que variam de acordo com a forma como são acionadas e controlam o fluxo de fluido.

Alguns exemplos incluem válvulas de globo, borboleta, esfera e de diafragma. Cada tipo tem suas próprias características e aplicações específicas, como veremos mais adiante.

A eficiência da válvula de controle depende da precisão com que ela regula a vazão do fluido e da capacidade de resposta do atuador.

A manutenção regular da válvula é essencial para garantir seu bom funcionamento e prolongar sua vida útil.

Conheça os tipos de válvula de controle

Existem diversos tipos de válvulas de controle, cada uma com características e aplicações específicas, como veremos a seguir.

• Válvula Globo:

A válvula globo, também conhecida como válvula globo de pistão, é ideal para regular o fluxo de líquidos viscosos, corrosivos ou que tendem a se solidificar, possuindo excelente vedação.

• Válvula de Retenção:

A válvula de retenção é um mecanismo automático que bloqueia o fluxo reverso e é indicada para uma ampla faixa de temperaturas e pressões.

• Válvula Esfera:

A válvula esfera, por sua vez, é formada por uma esfera vazada que libera o fluxo quando está na posição aberta e é amplamente utilizada em ambientes residenciais e na indústria petroleira.

• Válvula Gaveta:

A válvula gaveta, como o próprio nome sugere, possui uma gaveta que é levantada para fora da estrutura do fluxo para abrir-se e possui uma base de vedação plana, sendo projetada para funcionar totalmente aberta ou totalmente fechada.

• Válvula borboleta:

Por fim, a válvula borboleta é de funcionamento simples e é facilmente operada manualmente através de uma alavanca, sendo indicada para gases e líquidos de baixa pressão e recebendo esse nome pelo formato.

• Válvulas de diafragma:

Usadas para controlar a vazão de fluidos corrosivos, tóxicos ou perigosos, possuem um diafragma que se move para controlar o fluxo.

• Válvulas de retenção:

Também chamadas de válvulas de não retorno, são usadas para impedir que o fluido retorne à tubulação. Possuem um disco que se move em uma direção apenas.

• Válvulas de alívio:

São usadas para proteger o sistema contra pressões excessivas. Possuem um disco que se abre automaticamente para permitir a passagem do fluido.

• Válvulas reguladoras de pressão:

Usadas para controlar a pressão do fluido em um sistema, possuem um disco que se move para ajustar a pressão.

• Válvulas de controle direcional:

Utilizadas para controlar o fluxo de fluidos em sistemas hidráulicos ou pneumáticos, permitem que o fluido flua em diferentes direções.

Principais aplicações da válvula de controle

A válvula de controle é utilizada em diversas aplicações em processos industriais que requerem a monitoração e controle do fluxo, pressão, temperatura e nível dos fluidos.

Algumas das principais aplicações incluem:

• Indústria química: para o controle de produtos químicos corrosivos e perigosos.
• Indústria petroquímica: controle de petróleo e derivados.
• Indústria alimentícia:para o controle de líquidos e gases utilizados no processamento de alimentos./li>
• Indústria farmacêutica:controle de líquidos e gases utilizados na produção de medicamentos.
• Indústria de papel e celulose: para o controle de produtos químicos utilizados na fabricação de papel.
• Indústria de água e saneamento: controle de água e outros fluidos utilizados em sistemas de tratamento e distribuição de água.
• Sistemas de aquecimento, ventilação e ar condicionado (HVAC):para o controle de fluidos em sistemas de refrigeração e aquecimento em edifícios.
• Agricultura: controle de água e outros fluidos em sistemas de irrigação.
• Indústria de energia: para o controle de fluidos em usinas de energia térmica, nuclear e hidrelétrica.

Essas são apenas algumas das aplicações mais comuns das válvulas de controle. A sua ampla variedade de modelos e tamanhos permite que sejam utilizadas em praticamente qualquer processo industrial que exija o controle preciso de fluidos.

Vantagens da válvula de controle

A válvula de controle apresenta diversas vantagens em relação a outros dispositivos de controle de fluxo de fluidos. Algumas das principais vantagens incluem:

• Controle preciso:

A válvulas de controle permite um controle preciso do fluxo de fluido, garantindo que os processos sejam ajustados de acordo com as necessidades específicas.

• Versatilidade:

Pode ser usada em uma variedade de aplicações, desde ambientes corrosivos até aplicações de alta pressão e temperatura.

• Economia de energia:

Ao controlar o fluxo de fluidos de maneira mais precisa, a válvula de controle pode ajudar a economizar energia, reduzindo os custos de produção.

• Maior durabilidade:

Muitas válvulas de controle são construídas com materiais resistentes à corrosão e ao desgaste, o que lhes confere uma vida útil mais longa e menor necessidade de manutenção.

• Melhoria da segurança:

A válvula de controle pode ser equipada com dispositivos de segurança, como bloqueio de emergência, para garantir a segurança dos operadores e do processo.

• Maior eficiência do processo:

Com um controle mais preciso do fluxo de fluidos, a válvula de controle ajuda a melhorar a eficiência do processo, aumentando a produção e reduzindo o desperdício de matéria-prima.

Continue sua leitura para conhecer as soluções de válvula de controle da Hydraco.

Saiba mais sobre a válvula de controle da Hydraco

A Hydraco desenvolve dois modelos de válvula de controle: globo e esfera. Confira a tabela abaixo e conheça as especificações de cada modelo.
